| 起源の場所: | 中国 |
|---|---|
| ブランド名: | RFan |
| 証明: | UL |

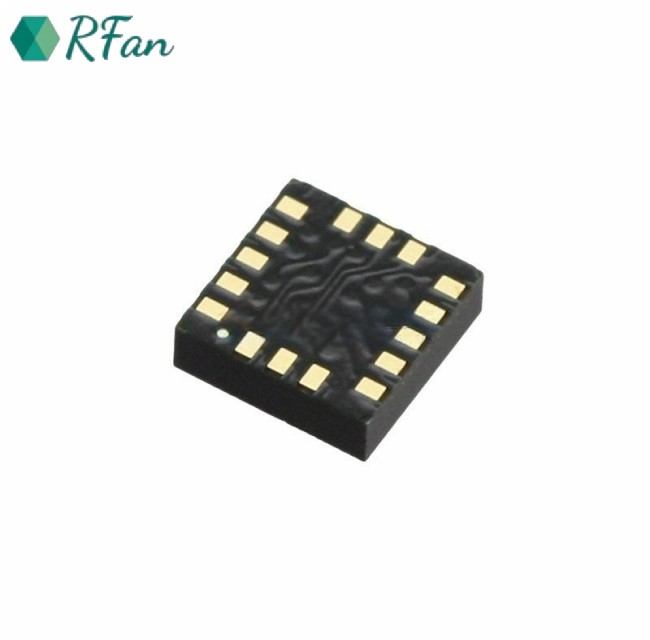

| モデル番号: | MX26631DL |
| ヒューズの流れ: | 6Aまで | フュージをリセットする時間: | 10msよりより少し |
|---|---|---|---|
| パッケージの種類: | SMD/SMT | ファイューズの流出電流: | 1μA未満 |
| 機能: | フュージの保護と制御 | フューズプログラミング: | 一回プログラム可能 (OTP) |
| ハイライト: | ホットスワップ EFuse IC,40V EFuse IC について,電子IC断片器 |
||
一般的な説明
MX26631DLは40Vの工業用eFuseソリューションです.このデバイスは4.5Vから40Vの電源を供給するすべてのシステムとアプリケーションに強力な保護を提供します.装置は,熱交換電源管理を,急流制御とプログラム可能な出力電圧スローレートで提供します.
dVdTピンを使用する機能.負荷,源,デバイス保護は,過剰電流,過電圧,低電圧を含む多くのプログラム可能な機能が提供されています.入力電源の設計を超えて最小化するのに役立ちます短回路保護は短回路が検出されたときに,入力源から誤った負荷を直ちに隔離します.デバイスは,高速逆電流ブロック応答を備えていますMX26631DLの内部的な強力な保護制御ブロックとその40Vの評価とともに,負荷と装置の完全な保護を保証する産業的な急上昇適合のためのシステム設計を簡素化するのに役立ちます.
応用
産業用用途
サーバー
最低システム適用
ネットワーク
エレクトロニクスブレーカー
特徴
* 4.5Vから40Vの稼働入力範囲
*内部60V,30mΩ ロンホットスワップ NチャネルFET
* 0.2us で逆ブロック電流
* センサー出力付きの統合電流センサー
* 0.6A から 6A の調整可能な電流制限
* 調整可能なUVLO,OVP切断,インラッシュ電流制限のための出力スレート制御
* パワーは良い出力 (PGOOD)
* 自動再試しに過電故障応答
* 1.5xパルスオーバーローンのサポートを持つモデル
絶対最大値 格付け
| パラメータ | 価値 |
| IN,IN_SYS,OUT,UVLO,FLT,PGOOD,PGTH について |
-0.3~60V |
| IN,IN_SYS (10ms トランジエント) | -0.3~65V |
| BGATE | -0.3~65V |
| DRV | -0.3~65V |
| DRV - IN_SYS | -0.3~15V |
| OVP, dVdT, IMON, MODE, SHDN, ILIM |
-0.3~5.5V |
| 交差点温度 TJ | -40〜150°C |
| 周囲の温度 TA | -40〜85°C |
| 保存温度 TSTG | -55〜150°C |
| ESD (HBM) | ±2.0kV |
| 熱度 (溶接,10秒) | 260°C |
注: "絶対最大評価値"に記載されている以上のストレスは,装置に永久的な損傷を引き起こす可能性があります.これらはストレスの評価値のみです.推奨された操作条件に示された以上の条件下での機能的操作は,長期間にわたって絶対最大評価条件にさらされれば,装置の信頼性が影響する可能性があります.
推奨運転条件
| シンボル | パラメータ | 範囲 |
| IN_SYS, IN |
インプット 電圧 |
4.5~40V |
|
OUT,UVLO,PGTH, PGOOD, FLT について |
0-40V | |
|
OVP,dVdT,IMON, MODE,SHDN |
0~5V | |
| ILIM | 抵抗力 | 5~100kΩ |
| IMON | ≥1kΩ | |
| IN,IN_SYS,OUT | 容量 | ≥100nF |
| dVdT |
ターミナル割り当て
| パン番号 | PIN名 | 記述 |
| 1/2 | IN | 電源入力 内部FETのドレインに接続 |
| 3 | BGATE | FETゲートドライバ出力をブロックする.外部FETのGATEに接続する.外部FETが使用されていない場合は,BGATEピンを浮かせます. |
| 4 | DRV | FETの高速プルダウンスイッチドライブをブロックする. DRVを外部プルダウンスイッチのGATEに接続する.外部FETが使用されていない場合,このピンを浮かせてください. |
| 5 | IN_SYS | 装置の電源入力と電源電圧.ブロック FET が使用されていない場合,IN_SYSto IN を短くします. |
| 6 | UVLO | プログラム可能な UVLO 限界値を設定するための入力.内部デフォルト 限界値を選択するために UVLO ピンを GND に接続する. |
| 7 | OVP | プログラム可能な OVP 限界値を設定するための入力. OVP が使用されていない場合,GND に接続する. |
| 8 | GND | システム 固定ピン |
| 9 | dVdT | このPinto GNDのコンデンサータが出力電圧のスローレートを設定します |
| 10 | ILIM | このPinto GNDのレジスタは 過負荷と短回路電流の限界を設定します |
| 11 | モード | ILIMピンショート保護モードのモード選択.このピンが内部で引き上げられます. |
| 12 | SHDN | SHDNピンを低に引っ張ると,デバイスがシャットダウンモードに入ります. SHDNピン電圧をサイクリングすると,故障状態により快速ロックオフしたデバイスをリセットします. |
| 13 | IMON | アナログ電流モニター.このピントGNDからのレジスタは電流を電圧に変換します.使わなければ浮いてください. |
| 14 | FLT |
欠陥発生指示器. オープンドレイン出力です. 使用していない場合は浮きままにしてください. またはGNDに接続してください. |
| 15 | PGTH | PGOOD 比較入力 |
|
16 |
PGOOD (いい) |
アクティブ高.高はPGTHがVPGTHRの限界を突破し,内部ドライバが高であることを示す.PGOODはVPGTHがVPGTHFの限界に達すると低くなる.PGOOD が使用されていない場合,GND に接続するか,浮遊して. |
| 17/18 年 | 外へ | 装置の出力 |
| 19~24 | NC | 繋がりがない |
| パワーパッド | 地面に | |
