| 起源の場所: | 中国 |
|---|---|
| ブランド名: | RFan |
| 最小注文数量: | 3000 |
| 価格: | negotiable |
| 受渡し時間: | 5~8日 |
| 支払条件: | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 10万/月 |
| バリスター電圧: | 390±10% VDC | キュリー温度: | 125±10℃ |
|---|---|---|---|
| ワイヤーの張力: | 10N以下 10S ストレッチ 損傷なし | 認証: | UL,CSA,VDE,RoHS |
| 温度: | 120°C | 稼働電圧: | 6V~240V |
| 音域 F: | 5.0±1mm | ||
| ハイライト: | セラミックPTCチップ・サーミスト,回路小型化 PTCチップ サーミストール,SMD PTC チップ サーミストール |
||

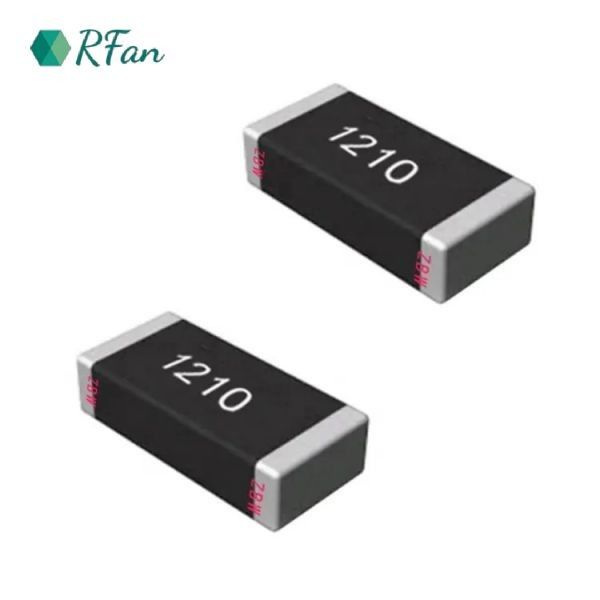

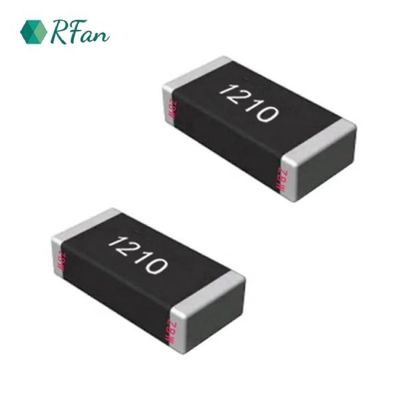

1210-550 チップ セラミック PTC サーミストール ミニ SMD CPTC サーミストール 超電流保護および回路小型化
特徴
申請
構造と大きさ
| はい | サイズ(環境評価) | L1 | W | H マックス | L2 そして L3で |
| TPM1P | 0603 | 1.60±015 | 0.80±015 | 0.80±015 | 0.40±020 |
| TPM2P | 0805 | 2.00±020 | 1.25±020 | 1.00最高 | 0.45±025 |
| TPM4P | 1210 | 3.20±030 | 2.50±025 | 1.80最高 | 0.50±020 |
|
下記は, TPM2P150M100RとTPM2P220M100R |
|||||
| TPM2P | 0805 | 2.00±020 | 1.25±020 | 1.45 | 0.45±025 |
電気特性
0603シリーズ
|
パーツNo |
キュリー温度 |
25°C 定数抵抗 |
稼働しない電流 |
トップ電流 |
マックス・ヴォイテージ |
マックス 流動 |
動作温度範囲 |
|||
| @ +60°C | @ +25°C | @+25°C | @ -10°C | @ Vマックス | @V=0 | |||||
| Tc (°C) | R25 (Ω) | 私はN (mA) | 私はT(mA) | Vマックス (VDC ) | 私はマックス (mA) | TL について- わかったU (°C) | ||||
| TPM1P330M100R |
100±10 |
33 | 25 | 36 | 71 | 85 |
24 |
900 |
-10 ~ +60 |
-40~ +125 |
| TPM1P470M100R | 47 | 20 | 29 | 61 | 75 | 630 | ||||
| TPM1P600L100R | 60 | 20 | 29 | 61 | 75 | 500 | ||||
| TPM1P800M100R | 80 | - そうだ | 26 | 55 | - そうだ | 400 | ||||
| TPM1P101M100R | 100 | 15 | 21 | 45 | 55 | 300 | ||||
| TPM1P221M100R | 220 | 10 | 14 | 29 | 35 | 130 | ||||
| TPM1P471M100R | 470 | 7 | 10 | 21 | 25 | 60 | ||||
0805シリーズ
|
パーツNo |
キュリー温度 |
25°C 定数抵抗 |
稼働しない電流 |
トップ電流
|
マックス・ヴォイテージ
|
マックス 流動
|
動作温度範囲 | ||||
| @ +85°C | @ +25°C | @+25°C | @ -40°C | @ Vmax | @V=0 | ||||||
| Tc (°C) | R25 (Ω) |
IN (mA) |
IT (mA) |
Vmax (VDC) | イマックス (mA) |
トリュウ (°C) |
|||||
| TPM2P150M100R |
100±10 |
15 | 40 | 59 | 116 | 140 |
20 |
1600 |
-10 ~ +60 |
-40~ +125 | |
| TPM2P220M100R | 22 | 30 | 44 | 91 | 110 | 1100 | |||||
| TPM2P221M100R | 220 | 10 | 14 | 29 | 35 | 24 | 130 | ||||
1210シリーズ
|
パーツNo |
キュリー温度 |
25°C 定数抵抗 |
稼働しない電流 |
トップ電流
|
マックス・ヴォイテージ
|
マックス 流動
|
動作温度範囲 | |||
| @ +85°C | @ +25°C | @+25°C | @ -40°C | @ Vmax | @V=0 | |||||
| Tc (°C) | R25 (Ω) |
IN (mA) |
IT (mA) |
Vmax (VDC) | イマックス (mA) |
トリュウ (°C) |
||||
| TPM4P270H110R | 110±10 | 27 | 40 | 90 | 180 | 263 | 30 | 500 |
-40 ~ +85 |
-40~ +125 |
| TPM4P550H120R | 120±10 | 55 | 34 | 60 | 130 | 190 | 30 | 400 | ||
| TPM4P121H120R | 120±10 | 120 | 23 | 40 | 90 | 132 | 80 | 300 | ||
| TPM4P401H090R | 90±10 | 400 | 6 | 15 | 40 | 59 | 265 | 200 | ||
| TPM4P152S120R | 120±10 | 1500 | 4 | 12 | 22 | 32 | 400 | 150 | ||
保護電流範囲 (0603)シリーズ)
保護電流の範囲は ((0805)シリーズ)
保護電流の範囲シリーズ)
典型的なアプリケーション回路

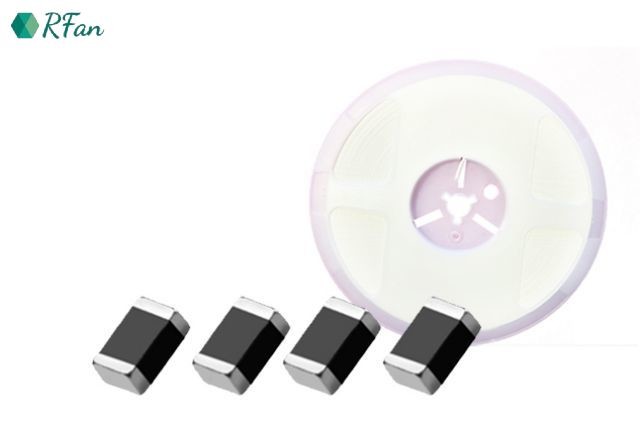

パッケージ
| サイズ (EIA) | 量(PC/ロール) |
| 0603 | 4,000 |
| 0805 | 3,500 |
| 1210 | 2,500 |
